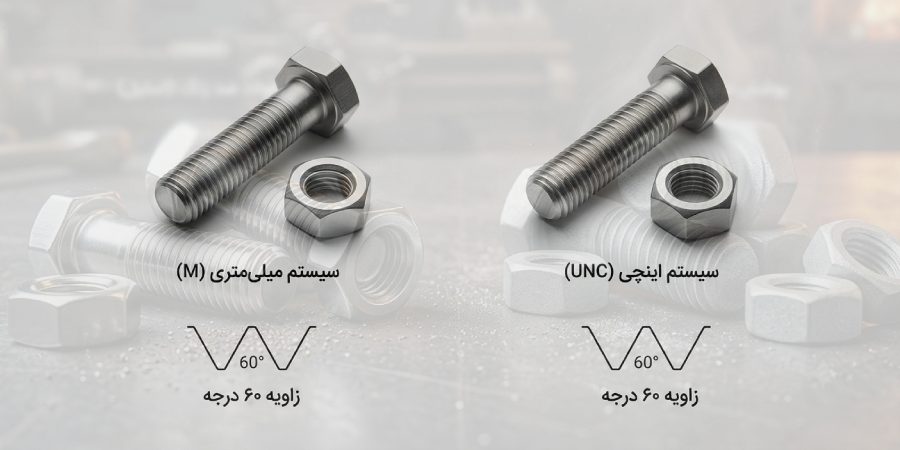

تفاوت پیچ و مهره های میلیمتری و اینچی
در طراحی و تولید پیچ در تمام دنیا از دو سیستم و استاندارد اندازه گیری متریک و اینچی استفاده می شود. سیستم متریک بر اساس استاندارد SI بوده و واحد اندازه گیری در آن میلی متر و سانتی متر است. برخی از پیچ و مهره بر اساس سیستم اینچی یا امپریال طراحی و تولید می شوند. در سیستم امپریال که بیشتر در کشورهای آمریکایی استفاده می شود، واحد اندازه گیری اینچ است. هر اینچ برابر با 25.4 میلی متر است.
تفاوت پیچ و مهره متریک و اینچی تنها در واحد اندازه گیری آنها نیست، بلکه در میزان دقت طراحی رزوه ها و کاربردشان نیز تاثیرگذار است. از مهم ترین این تفاوت ها می توان به موارد زیر اشاره کرد:
تفاوت رزوه متریک و اینچی
یکی از اصلی ترین تفاوت های این پیچ و مهره ها نوع رزوه های اجرا شده در آنها است. در پیچ و مهره های متریک یا میلمتری، فاصله بین دو رزوه اندازه گیری می شود. فاصله بین برجسته ترین نقطه دو رزوه متوالی را در سیستم متریک اصطلاحا گام رزوه می گویند. در تمام بخش های یک پیچ گام رزوه کاملا مشابه هم بوده و هیچ تفاوتی در آنها وجود ندارد.
در پیچ و مهره های اینچی مهم تعداد رزوه در یک اینچ است. به عبارت دیگر، فاصله بین دو رزوه مهم نیست، بلکه باید مشخص شود که در هر اینچ از طول پیچ چند رزوه اجرا شده است. در نتیجه ممکن است ظرافت و دقت در طراحی و اجرای رزوه های اینچی کمتر از متریک یا میلی متری است.
تفاوت در تطبیق پیچ و مهره میلیمتری و اینچی
یکی دیگر از تفاوت های پیچ و مهره های متریک و اینچی، میزان تطبیق با هم است. پیچ و مهره های متریک چون دقت رزوه آنها بسیار بالا و دقیق است، لذا براحتی و بدون فشار با هم استفاده می شوند. این در حالیست که پیچ و مهره های اینچی گام رزوه ها دقت بالایی نداشته و در استفاده این دو قطعه در کنار هم ممکن است کمی ناسازگاری وجود داشته باشد.
تفاوت در تنوع پیچ و مهره اینچی و میلی متری
به دلیل دقت بالای مهره در سیستم متریک، کاربرد آنها در اغلب صنایع با استقبال بیشتری مواجه است. به طوریکه بسیاری از صنایع در آسیا و اروپا از این نوع پیچ و مهره استفاده می کنند. اما در کشورهای آمریکایی بیشتر نوع اینچی کاربرد دارد. به همین دلیل تنوع در پیچ و مهره های تولید شده بر اساس سیستم متریک بیشتر از نوع اینچی هستند.
تفاوت در کاربرد پیچ و مهره اینچی و میلیمتری
با توجه به اینکه پیچ و مهره ها نقش مهمی در اتصال قطعات به هم و شل نشدن آنها دارند، به میزان جاخوردگی رزوه ها در هم باید توجه داشت. پیچ و مهره های متریک رزوه هایی با دقت و ظرافت بالایی دارند، به همین دلیل در اثر لرزش به مرور شل نمی شوند. در نتیجه از این پیچ و مهره ها برای محیط هایی که نیاز به دقت بالایی وجود دارد استفاده می شود.
پیچ و مهره های میلیمتری بیشتر برای خودروسازی، اتصالات قطعات صنایع برق و الکترونیک استفاده می شوند. اما برای ساختمان سازی، اتصال قطعات در مبلمان سازی و موارد مشابه می توان از پیچ و مهره های اینچی استفاده کرد.
تفاوت در کدخوانی
با توجه به تفاوت هایی که در نحوه اندازه گیری پیچ و مهره ها در سیستم های اینچی و متریک وجود دارد، اطلاعاتی که روی آنها درج می شود نیز با هم فرق دارد. علائم روی پیچ در سیستم های میلیمتری و اینچی متفاوت است و بر همین اساس نحوه کدخوانی آنها با هم فرق دارد.
اطلاعات درج شده روی پیچ های میلیمتری به عنوان مثال به صورت M6x0.7 است. معنی این اطلاعات این است که پیچ در سیستم متریک اندازه گیری و تولید شده (حرف M)، طول آن 6 میلی متر و گام رزوه (فاصله بین دو رزوه) برابر با 0.7 میلی متر است.
در سیستم اینچی اطلاعات پیچ ها به عنوان مثال به صورت U.F 3×20-1/6 است. U.F به معنای دانه ریز بودن رزوه های روی پیچ، 3 یعنی طول پیچ به اینچ است. 20 عدد رزوه در هر اینچ وجود دارد و قطر آن 1/6 اینچ می باشد. اگر ابتدای کد علامت U.C درج شود، به معنای درشت بودن رزوه های روی پیچ است.
جدول تبدیل پیچ اینچی به میلیمتری
در حالت استاندارد هر اینچ برابر با 25.4 میلی متر است. لازم به ذکر است، در استاندارد اینچی اندازه قطر به صورت عدد کسری نوشته می شود نه اعشاری! ابتدا عدد کسری به اعشار تبدیل شده و سپس به میلیمتر تغییر واحد می دهد. بر همین اساس می توان تبدیل پیچ اینچی به میلیمتری را انجام داد. در جدول زیر راهنمای تبدیل پیچ متریک به اینچی ارائه شده است:
| اینچ | اینچ اعشاری | میلیمتری اعشاری |
| 3/16 | 0,1875 | 4,7625 |
| 1/4 | 0,2500 | 6,3500 |
| 5/16 | 0,3125 | 7,9375 |
| 3/8 | 0,3750 | 9,5250 |
| 7/16 | 0,4375 | 11,1125 |
| 1/2 | 0,5000 | 12,7000 |
| 5/8 | 0,6250 | 15,8750 |
| 3/4 | 0,7500 | 19,0500 |
| 7/8 | 0,8750 | 22,2250 |
| 1″ | 1,0000 | 25,4000 |
| 1. 1/4 | 1,2500 | 31,7500 |
| 1. 1/2 | 1,5000 | 38,1000 |
| 1. 3/4 | 1,7500 | 44,4500 |
| 2″ | 2,0000 | 50,8000 |
| 2. 1/4 | 2,2500 | 57,1500 |
| 2. 1/2 | 2,5000 | 63,5000 |
| 2. 3/4 | 2,7500 | 69,8500 |
| 3″ | 3,0000 | 76,2000 |
| 3. 1/4 | 3,2500 | 82,5500 |
| 3. 1/2 | 3,5000 | 88,9000 |
| 3. 3/4 | 3,7500 | 95,2500 |
| 4″ | 4,0000 | 101,6000 |
| 4. 1/2 | 4,5000 | 114,3000 |
| 5″ | 5,0000 | 127,0000 |
| 5. 1/2 | 5,5000 | 139,7000 |
| 6″ | 6,0000 | 152,4000 |
| 6. 1/2 | 6,5000 | 165,1000 |
| 7″ | 7,0000 | 177,8000 |
| 7. 1/2 | 7,5000 | 190,5000 |
| 8″ | 8,0000 | 203,2000 |
| 8. 1/2 | 8,5000 | 215,9000 |
| 9″ | 9,0000 | 228,6000 |
| 9. 1/2 | 9,5000 | 241,3000 |
| 10″ | 10,0000 | 254,0000 |
| 10. 1/2 | 10,5000 | 266,7000 |
| 11″ | 11,0000 | 279,4000 |
| 11. 1/2 | 11,5000 | 292,1000 |
| 12″ | 12,0000 | 304,8000 |
| 12. 1/2 | 12,5000 | 317,5000 |
| 13″ | 13,0000 | 330,2000 |
| 13. 1/2 | 13,5000 | 342,9000 |
| 14″ | 14,0000 | 355,6000 |
| 14. 1/2 | 14,5000 | 368,3000 |
| 15″ | 15,0000 | 381,0000 |
جمع بندی
به دلیل تفاوت هایی که در ظرافت رزوه و میزان تطابق پیچ و مهره ها در سیستم های متریک و اینچی وجود دارد، لازم است بر اساس نوع اتصالات در صنعت مورد نظر پیچ و مهره را انتخاب کرد. چون محصولات تولید شده در هر یک از این سیستم های اندازه گیری کاربرد متفاوتی دارند. در این مطلب به طور کامل ابتدا تفاوت های پیچ و مهره ها بررسی و سپس نحوه تبدیل پیچ متریک به اینچی به همراه جدول معرفی شد. در زمان خرید می توانید از مشاوره رایگان کارشناسان فروش نوین صنعت پارس استفاده کنید.
