پیچ استاد بولت

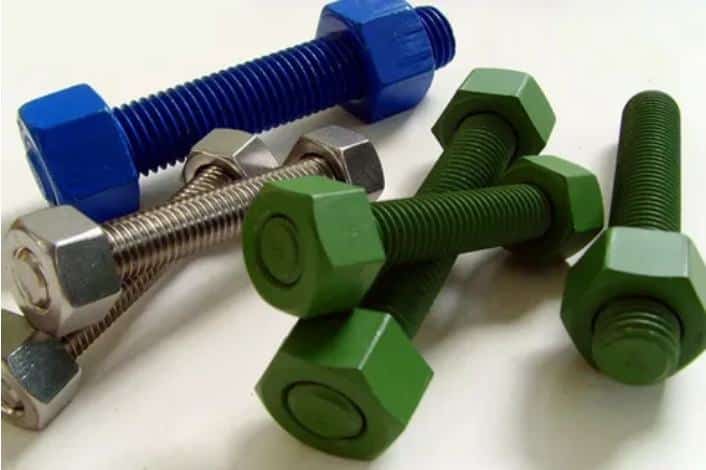

پیچ استاد بولت (stud bolt) یکی از کاربردی ترین انواع پیچ در صنعت نفت، گاز، آب و فاضلاب است که به شکل میله ای تمام رزوه یا دو سر رزوه تولید می شود. این پیچ ها بدون گل پیچ یا سر بوده و متناسب با نوع کاربرد، مهره های 2h و 2hm آچارخور در دو طرف آنها قرار می گیرد. پیچ های استاد بولت بر اساس جنس و آلیاژ به کار رفته در آنها به دو گروه استاد بولت استیل و فولادی دسته بندی شده و شامل B7، B8، B16 و B6 هستند. نوین صنعت پارس تولیدکننده پیچ استاد بولت فولادی و استیل بر اساس استاندارد ASTM A193 و کیفیت تضمین شده بوده و محصولات خود را بدون واسطه با قیمت مناسب به سراسر ایران ارسال می کند.

استاد بولت چیست؟

در صنایع نفت، گاز، پتروشیمی و آب و فاضلاب برای اتصال فلنج ها و سایر قطعات از میله های فلزی تمام رزوه یا دو سر رزوه به نام استاد بولت (به انگلیسی studbolt) استفاده می شود. این پیچ ها ساختار استوانه ای تو پر و بسیار مقاوم داشته و برای مهار کردن قطعاتی که از دو طرف باید به هم متصل باشند کاربرد دارند. در دو سر این پیچ ها مهره های فلزی قرار گرفته که آچارخور و شش گوش هستند. برای افزایش مقاومت پیچ های استاد بولت در برابر حرارت، خوردگی و فشار جنس در این پیچ ها فولاد آلیاژی و پرکربن به کار می رود.

استاندارد استاد بولت

استاندارد استاد بولت توسط سازمان های معتبر دنیا از قبیل ISO، ASME، ASTM و DIN معرفی می شوند که براساس نوع و مشخصات فنی پیچ تعیین می شود. به عنوان مثال، استاندارد ASTM برای پیچ های مورد استفاده در صنایع فشار بالا و دارای نوسان دمای زیاد استفاده می شود که شامل انواع مختلف ASTM A193، ASTM A194، ASTM A320 است.

استاندارد استاد بولت ASME برای اتصال دهنده های مورد استفاده در صنایع نفت، گاز و پتروشیمی کاربرد دارد و شامل ASTM B16.5 و ASTM B18.2.1.2 است.

دو استاندارد ISO و DIN برای پیچ های با مقاومت بالا در اتصالات مکانیکی کاربرد دارند و از مهم ترین انها در طراحی و ساخت استاند بولت می توان به ISO 898-1 و DIN 931 و DIN 976 اشاره کرد.

جدول استاندارد استاد بولت

جدول استاندارد استاد بولت استیل و فولادی روکش دار و بدون روکش را می توانید در زیر مشاهده کنید:

مشخصات فنی استاد بولت

مشخصات استاد بولت شامل سایز و ابعاد، نوع رزوه، ساختار پیچ، کدهای درج شده روی پیچ، جنس و میزان مقاومت است که در زمان انتخاب و خرید باید به آن توجه داشت. هر یک از این فاکتورها اهمیت بسیار بالایی دارند چون به شدت می توانند بر میزان کارایی آنها در صنایع مختلف اثرگذار باشد. به عنوان مثال، ابعاد و اندازه استاد بولت که شامل قطر و طول آن می شود، باید براساس قطعات اتصال دهنده انتخاب شوند.

در ادامه هر یک از مشخصات استاد بولت به طور مجزا بررسی و برای آنها اطلاعات و جدول های مورد نیاز ارائه می شود:

مفهوم کدهای روی استاد بولت

علامت ها، حروف و اعدادی که روی استاد بولت ها درج شده، جنس و نوع پیچ را مشخص می کنند. به عنوان مثال، حرف L در کنار 7 نشان دهنده نوع L7 پیچ است. این پیچ ها فولاد آلیاژی بسیار مقاوم در برابر سرما بوده و برای سردسیر استفاده می شود. پیچ های دارای حرف B7 یعنی پیچ از جنس فولاد آلیاژی کربن بوده و در آن مولیبدن و کروم به کار رفته و به همین دلیل مقاومت بالایی در برابر حرارت دارد.

حروف B16 و B8 هر دو نشان دهنده استیل بوده متریال اصلی پیچ هستند. این پیچ ها به شدت در برابر خوردگی و تماس با نم و رطوبت مقاوم هستند. سایر کدهای روی استاد بولت ها را در جدول زیر می توانید مشاهده کنید:

نکات اضافی:

• کلاس استحکام: معمولاً نشان‌دهنده مقاومت کششی و باربری پیچ است.
• مواد: معمولاً فولاد، فولاد ضد زنگ، یا آلیاژهای خاص.
• اندازه: معمولاً به میلی‌متر و مشخص کننده قطر پیچ.

جدول سایز استاد بولت

اطلاعات کامل درباره سایز و ابعاد استاد بولت ها در جدول زیر درج شده است. در زمان ثبت سفارش می توانید اطلاعات بیشتر درباره سایزهای مختلف را از کارشناسان فروش نوین صنعت پارس دریافت کنید:

توضیحات اضافی:

• وزن: وزن تقریبی استدبولت‌ها بر حسب کیلوگرم، که به طول و جنس پیچ بستگی دارد.
• پوشش: استدبولت‌ها می‌توانند با پوشش‌های مختلفی مانند گالوانیزه یا رنگ شده تولید شوند تا از خوردگی محافظت کنند.
• نوع سر: در اینجا نوع سر پیچ به عنوان “سر گرد” مشخص شده، اما انواع دیگر نیز موجود است (مانند سر تخت یا سر شش گوش).

ساختار استاد بولت

استاد بولت ها از نوع تمام رزوه و دو سر رزوه هستند و اغلب آنها رزوه های V شکل با زاویه 60 درجه دارند که بر اساس استاندارد ASME B1.1 نوع رزوه انتخاب می شود. بر اساس اندازه رزوه ها می توان پیچ های استاد بولت را به دو گروه رزوه درشت UNC و رزروه ریز یا NUF دسته بندی کرد.

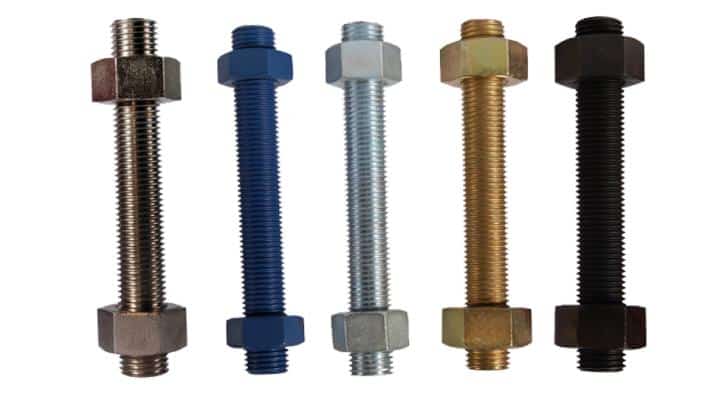

استاد بولت تمام رزوه

این پیچ ها میله های فلزی تمام رزوه شده هستند که طول آنها با استفاده از مهره در دو طرف آن تنظیم می شود. در محیط هایی که نیاز به توزیع یکنواخت بار و نیرو در طول پیچ است، از استاد بولت تمام رزوه استفاده می شود.

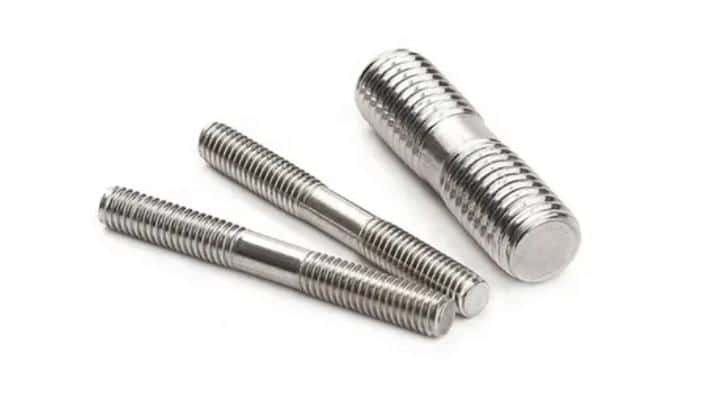

استاد بولت دو سر رزوه

استاد بولت دو سر رزوه (Double End Stud Bolt) همان طور که از نامش مشخص است، در دو سر آن رزوه ایجاد شده و قسمت میانی کاملا صاف است. مهره ها در دو سر رزوه ها قرار گرفته و قسمت میانی که به آن SHANK گفته می شود، برای اعمال فشار بیشتر یا کاهش تداخل با سطح به این صورت طراحی شده است.

انواع استاد بولت از نظر جنس

با توجه به مقاومت پیچ ها در برابر فشار و حرارت و همچنین کاربرد آنها، استانداردهای متفاوتی در طراحی و تولید استاد بولت وجود دارد. بر همین اساس انواع استاد بولت را می توان بر اساس جنس و شکل و ساختار کلی آنها دسته بندی کرد. بر اساس متریال به کار رفته در پیچ ها می توان آنها را در دو گروه استیل و فولادی قرار داد که کاربرد، میزان مقاومت و استانداردهای متفاوتی دارند.

استاد بولت استیل

استاد بولت استیل یکی از مقاوم ترین انواع پیچ در برابر فشار، حرارت و خوردگی است که بر اساس استاندارد ASTM A193 طراحی و تولید می شود. این پیچ ها دارای بدنه تمام استیل استنلس بوده و به همین دلیل برخلاف مدل های فولادی در برابر خوردگی با مواد اسیدی و کلریدها مقاومت بالایی دارند. دو مدل استاد بولت B8 و B8M در این گروه قرار گرفته و در صنایع مختلف از جمله صنایع غذایی، پتروشیمی، گاز در محیط های دارای رطوبت بالا کاربرد دارند.

• استاد بولت B8: پیچ استاد بولت B8 بر اساس استاندارد ASTM A193 با استنلس استیل 304 تولید شده و مقاومت بالایی در برابر خوردگی با اسید و کلریدها دارد. با توجه به مقاومت بالا در برابر فشار و خوردگی، از این پیچ ها در کشتی سازی، اتصالات لوله های انتقال آب و گاز و فلنج ها استفاده می شود.
• استاد بولت B8M: پیچ استاد بولت B8M بر اساس استاندارد A193 با استیل استنلس 316  تولید شده و به همین دلیل نسبت به گرید B8 مقاومت بالاتری در برابر خوردگی دارد. در این پیچ ها عنصر مولیبدنیوم به کار رفته و به همین دلیل اسیدهای رقیق و کلریدها باعث خوردگی آنها نمی شوند.

استاد بولت فولادی

در متریال به کار رفته در این پیچ ها اصلی ترین عنصر آهن همراه با کربن و سایر عناصر از قبیل کروم، منگنز و نیکل است. به همین دلیل مقاومت بسیار بالایی در برابر فشار دارد. پیچ استاد بولت فولادی شامل گریدهای B7، B16 و L7 است که از نظر قیمت ارزان تر از مدل های استیل هستند.

• استاد بلوت B7: استاد بولت B7 یا مهره های شرکت نفتی یکی از پرکاربردترین انواع پیچ فولادی هستند که در خطوط انتقال نفت و تاسیسات این صنعت ماربرد گسترده ای دارند. در آلیاژ فولادی این پیچ ها کروم و مولیبدن به کار رفته و به همین دلیل انتخاب مناسبی برای محیط های دارای حرارت متوسط و رو به بالا است. این گروه از پیچ های استاد بولت بر اساس استاندارد A193 و با دنده اینچی با قطر 110 تا 130 میلیمتر تولید می شوند.
• استاد بلوت B16: پیچ استاد بولت B16 یکی از مقاوم ترین انواع پیچ های فولادی است که به دلیل مقدار کم منگنز، آلومینیوم و وانادیوم مقاومت بالایی در برابر حرارت دارد. این پیچ ها بر اساس استاندارد A193 تولید شده و تا دمای بیش از 450 درجه سانتی گراد خواص فیزیکی خود را حفظ می کند. پیچ های B16 به صورت اینچی و متریک ارائه می شوند.
• استاد بلوت L7: پیچ استاد بولت L7 بر اساس استاندارد ASTM A320 با متریال فولاد تولید شده و مهم ترین ویژگی آنها، مقاومت بالا در برابر سرما است. در مناطق سردسیر برای اتصال لوله های نفت، گاز و آب و موارد مشابه از این پیچ استفاده می شود. لازم به ذکر است، این پیچ ها تا دمای -65 درجه سانتی گراد دچار تردی و شکستگی نشده و ضربه نیز باعث ترک و اسیب به آنها نمی شود.

انواع استاد بولت از نظر پوشش

پیچ های استاد بولت از نظر نوع پوشش با هم تفاوت دارند. از رایج ترین انواع پوشش این پیچ ها می توان به موارد زیر اشاره کرد:

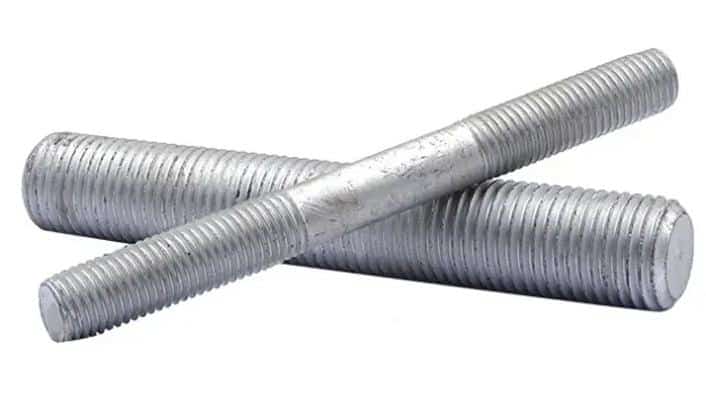

استاد بولت گالوانیزه

برای بالا بردن مقاومت استاد بولت ها در برابر تماس با نم و رطوبت و مواد خورنده از روکش های گالوانیزه گرم و سرد استفاده می شود. استاد بولت گالوانیزه گرم نسبت به نوع سرد مقاومت بالاتری داشته و در برابر خراشیدگی محافظت می شود.

استاد بولت داکرومات

استاد بولت داکرومات از دیگر انواع رایج این پیچ ها بوده و برای بالا بردن استقامت پیچ در برابر خوردگی، حرارت و خراشیدگی از این روکش استفاده می شود. روکش های داکرومات سطح را ضد اصطکاک کرده و ذرات روی، آلومینیوم و چسب کروم نقش مهمی در محافظت از سطح پیچ دارد.

از دیگر انواع پوشش استاد بولت ها می توان به تفلون PTFF و فسفاته Black Oxide اشاره کرد. نوع پوشش به کار رفته برای این پیچ ها بر میزان مقاومت آنها در برابر شرایط محیطی تاثیرگذار است.

کاربرد استاد بولت

استاد بولت‌ها کاربردهای مختلفی دارند و برخی از آنها عبارتند از:

• نصب تجهیزات سنگین مانند توربین‌ و موتور
• اتصال لوله‌ و فلنج‌ها در صنایع نفت و گاز
• ثابت کردن سازه‌ های فلزی در صنایع ساختمانی و پل‌ سازی
• اتصالات در صنایع پتروشیمی
• استفاده در تجهیزات دریایی و کشتی‌ سازی

قیمت استاد بولت

در تعیین قیمت پیچ استاد بولت فاکتورهای متعددی از قبیل سایز رزوه، گرید، نوع پوشش و مهره به کار رفته برای آنها نقش دارند. هر اندازه سایز این پیچ ها بیشتر باشد، به همان نسبت متریال بیشتری در آنها به کار رفته و در نهایت باعث افزایش قیمت می شود. علاوه براین، گرید و متریال به کار رفته در پیچ نیز عامل بسیار مهمی در قیمت گذاری آنها به شمار می رود. در یک مقایسه کلی پیچ های استیل قیمت بالاتری نسبت به نوع فولادی دارند.

لازم به ذکر است، نوین صنعت پارس تامین کننده و تولیدکننده پیچ استاد بولت با بهترین متریال استیل و فولادی بوده و بدون واسطه با قیمت مناسب محصولات خود را به سراسر کشور ارسال می کند.

خرید استاد بولت

نوین صنعت پارس مرجع تخصصی خرید استاد بولت استیل، فولادی با روکش های گالوانیزه و داکرومات به صورت عمده و خرد است. محصولات این مجموعه دارای کیفیت تضمین شده بوده و به منظور انتخاب بهتر، مشاوره رایگان قبل از خرید به مشتری ارائه می شود.

تولیدکننده استاد بولت

نوین صنعت پارس با بیش از 30 سال سابقه فعالیت در زمینه تامین و تولید پیچ استاد بولت در انواع فولادی و استیل در تمام گریدها است. به دلیل تنوع زیاد در پیچ ها از نظر گرید و سایزبندی، قبل از خرید کارشناسان فروش این مجموعه آماده ارائه مشاوره رایگان هستند.

جهت دریافت مشاوره رایگان و لیست قیمت انواع استادبولت با شماره تلفن های: 02155281225 و 02155407464 در ارتباط باشید
