راهنمای انتخاب استاد بولت برای فلنج

در صنعت برای کنار هم قرار دادن فلنج و گسکت از استاد بولت استفاده می شود. اگر سایز، جنس و نوع رزوه استاد بولت ها متناسب با فلنج انتخاب نشود، مشکلاتی از قبیل نشتی، شکست اتصالات، خوردگی و کاهش عمر تجهیزات را به همراه دارد. در این مطلب راهنمای انتخاب استاد بولت برای فلنج را ارائه می دهیم و بررسی می کنیم که بر اساس فشار کاری، نوع سیال، شرایط محیطی و غیره بهترین استاد بولت برای فلنج کدام است.

استاد بولت فلنج چیست؟

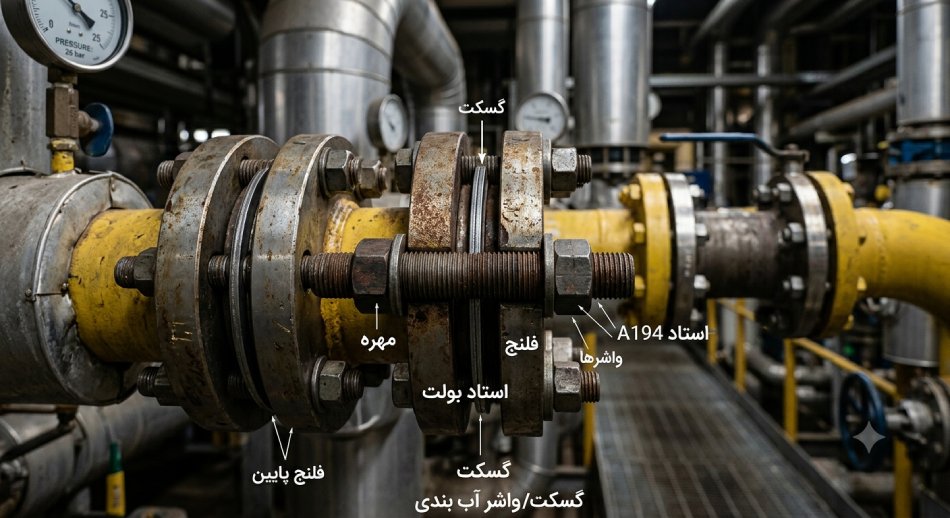

برای محکم کردن دو فلنج و آب بندی شدن اتصال آنها از استاد بولت استفاده می شود. این اتصالات نوعی میله رزوه دار است که با دو مهره و واشر یا گسکت استفاده می شود. بعد از عبور استاد بولت از سوراخ های روی فلنج، در دو طرف آن مهره استفاده شده و کاملا سفت می شوند تا فلنج ها به هم فشرده شوند. واشر بین دو فلنج از نشت سیال درون لوله ها جلوگیری می کند و اتصال کاملا آب بندی می شود.

عوامل مهم در انتخاب استاد بولت برای فلنج

با توجه به نقش بسیار مهم استاد بولت در اتصال فلنج ها به یکدیگر، باید در زما خرید پیچ پارامترهای متعددی را در نظر گرفت. مهم ترین پارامترها در انتخاب استاد بولت فلنجی عبارتند از:

انتخاب استاد بولت براساس استاندارد فلنج

در تولید فلنج استانداردهای مختلفی از قبیل ASME B16.5، ASME B16.47 نقش دارند و بر این اساس، مشخصات سوراخ های روی آنها از نظر سایز و کلاس فشار متفاوت است. با توجه به اینکه استاد بولت از سوراخ های روی فلنج عبور می کند، در نتیجه باید از نظر تعداد، قطر و طول با آنها هماهنگ باشد تا اتصال درست بسته شود.
علاوه براین، در استانداردهای مختلف کلاس فشاری های متفاوتی برای فلنج ها در نظر گرفته می شود. رایج ترین کلاس های فشاری فلنج ها 300، 150 و 600 است. در حالت کلی، هر چه کلاس فشاری بیشتری باشد، اتصال باید مقاوم تر باشد و بر این اساس گرید استاد بولت انتخاب می شود. در جدول زیر اتباط کلاس فشاری و استاد بولت مناسب بررسی شده است:

انتخاب سایز مناسب استاد بولت

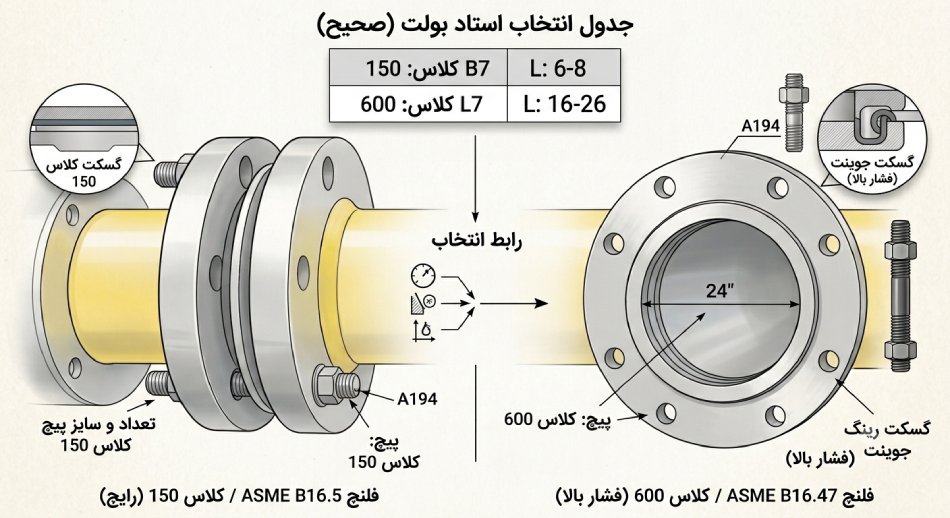

تنوع  در جدول ابعاد استاد بولت زیاد است، به همین دلیل باید متناسب با سایز اسمی فلنج آنها را انتخاب کرد. البته نکته بسیار مهمی که باید به آن توجه داشت، بررسی همزمان کلاس فشاری، استاندارد فلنج و قطر اسمی با هم است. به عنوان مثال، استاندارد ASME B16.5 برای فلنج های قطر اسمی 1.2 تا 24 اینچ، تعداد بولت ها، قطر سوراخ را مشخص می کند.

برای انتخاب قطر و تعداد استاد بولت، ابتدا سایز اسمی فلنج و کلاس فشار آن را مشخص کنید و سپس مشخصات بولت را از جدول استاندارد مربوط به فلنج مشخص کنید. به عنوان مثال، اگر کلاس فشاری فلنج 150 است، بر اساس استاندارد ASME B16.5 می توان استاد بولت های زیر را برای هر سایز انتخاب کرد:

علاوه بر قطر، باید به طول استاد بولت نیز توجه داشت تا متناسب با ضخامت فلنج باشد. ضخامت هر دو فلنج، ضخامت گسکت، واشر و ارتفاع مهره باید همگی در نظر گرفته شوند. سپس استاد بولتی را انتخاب کرد که طولش بیشتر از این مقدار باشد تا بتوان براحتی دو مهره روی آن قرار داد. اگر طول استاد بولت کمتر از حد استاندارد باشد، نصب و بستن آن به سختی انجام می شود.

انتخاب جنس و گرید متناسب با شرایط کاری

با توجه به اینکه استاد بولت ها در گریدهای مختلفی تولید می شوند، در نتیجه بر اساس فشار، دما، نوع سیال و میزان خوردگی محیط استفاده از فلنج انتخاب شوند. به عنوان مثال، برای دماهای بالا از گرید B16 و برای دمای معمولی B7 گزینه مناسبی است. اگر در محیط خورنده فلنج استفاده می شود، استاد بولت های B8 و B8M که از جنس استیل استنلس هستند را می توان انتخاب کرد. تفاوت استاد بولت B7، B16، B8 و B8M را در مطالب قبل بررسی کرده ایم و پیشنهاد می کنیم برای انتخاب بهترین گزینه، آن را مطالعه کنید.

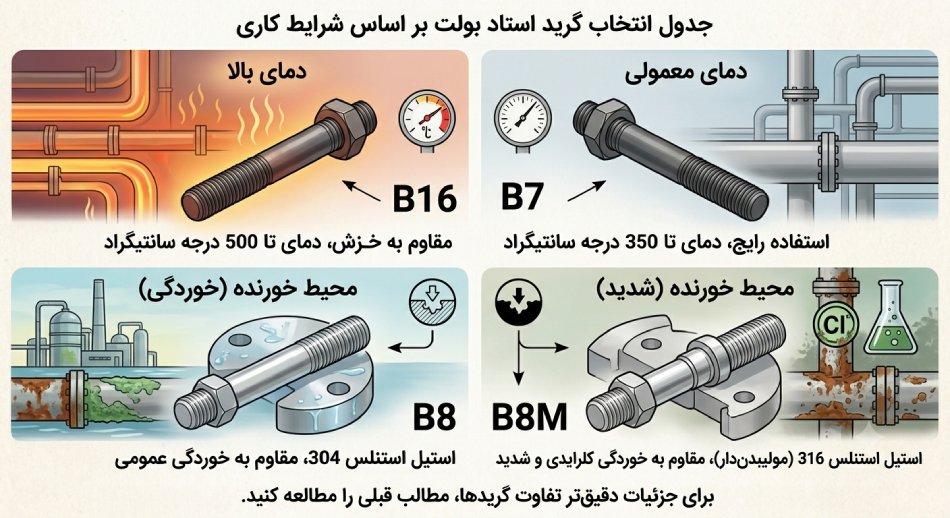

در جدول زیر بهترین نوع استاد بولت متناسب با شرایط کاری استفاده از فلنج را بر اساس پارامترهای مختلف دما، فشار، خورندگی محیط و نوع سیالات بررسی کرده است. دقت داشته باشید که این جدول یک راهنمای اولیه است و برای بررسی دقیق تر در زمان انتخاب باید تمام مشخصات پروژه با دقت بررسی و سپس گزینه مناسب انتخاب شود.

انتخاب رزوه مناسب

در حالت کلی، در اتصالات فلنجی، نوع رزوه، قطر و گام رزوه باید متناسب با استاندارد و سایز استاد بولت انتخاب شود. علاوه براین، رزوه استاد بولت باید با نوع مهره هماهنگ باشد تا بدرستی و با نیروی استاندارد بسته شود. در اغلب پروژه های صنعتی، استاد بولت فلنجی رزوه درشت دارد تا هنگام نصب دچار آسیب نشود.

انتخاب مهره مناسب برای استاد بولت فلنج

انتخاب استاد بولت به تنهایی نمی تواند دو فلنج را به هم متصل کند و برای محکم شدن اتصال نیاز دو مهره است. مهره ای که انتخاب می کنید باید از نظر جنس، گرید، اندازه و نوع رزوه با استاد بولت تناسب داشته باشد.

انتخاب پوشش مناسب استاد بولت فلنجی

برخلاف استاد بولت های استیل، گریدهای فولادی B7 و B16 در برابر خردگی با مواد شیمیایی و نم و رطوبت مقاومت بالایی ندارند. اگر فلنج در محیط خورنده استفاده می شود، گریدهای فولادی استاد بولت باید با پوشش های گالوانیزه و در برخی از شرایط PTFE انتخاب شوند.

نکات مهم هنگام نصب و بستن استاد بولت فلنج

بعد از انتخاب استاد بولت مناسب برای فلنج، باید آنها را کاملا استاندارد نصب کرد تا اتصال محکم و مقاوم ایجاد شود. در این مرحله بهتر است نکات زیر رعایت شوند:

• قبل از نصب ابتدا مهره و استاد بولت ها را بررسی کنید و مطمئن شوید که روی رزوه های آنها تمیز است.
• گسکت باید درست بین دو فلنج قرار بگیرد تا آب بندی انجام شود.
• مهره ها را به ترتیب دور فلنج نباید نصب کنید. ابتدا باید مهره های رو به روی هم را به صورت ضربدری و در چند مرحله سفت کنید. این کار باعث می شود فشار روی گسکت به طور یکنواخت توزیع شود و احتمال نشتی کاهش پیدا کند.
• برای بستن و محکم کردن تمام مهره ها از یک گشتاور یکسان استفاده کنید.
• حتما مطمئن شوید که رزوه مهره و استاد بولت به اندازه کافی با هم درگیر باشند.
• مهره ها را بیش از اندازه محکم نکنید.

اشتباهات رایج در انتخاب استاد بولت برای فلنج

در جدول زیر رایج ترین اشتباهات در انتخاب استاد بولت فلنج ارائه شده و مشخص شده است که هر مورد چرا اشتباه است و چه پیامدی برای پروژه دارد.

جمع بندی

بر اساس آنچه در این مطلب بررسی شد، استاد بولت برای فلنج باید از نظر شرایط کاری و محیطی از قبیل دما، نوع سیال، خورندگی محیط و همچنین سایز و کلاس فشاری فلنج تناسب داشته باشد. در غیر این صورت به مرور اتصال دو فلنج از بین می رود و احتمال نشت سیال افزایش پیدا می کند. در صورت نداشتن اطلاعات کافی برای انتخاب استاد بولت فلنجی می توانید از مشاوره رایگان کارشناسان فروش نوین صنعت پارس استفاده کنید.

سوالات متداول

برای فلنج چه گریدی از استاد بولت مناسب است؟

انتخاب گرید به فشار، دما، نوع سیال و شرایط محیطی بستگی دارد. B7، B16، B8 و B8M از گریدهای رایج در اتصالات فلنجی هستند.

آیا تعداد استاد بولت به سایز فلنج بستگی دارد؟

بله، تعداد و قطر استاد بولت باید با سایز اسمی، کلاس فشار و استاندارد فلنج هماهنگ باشد.

طول استاد بولت فلنج چگونه انتخاب می شود؟

ضخامت دو فلنج، گسکت، واشر و مهره باید در تعیین طول استاد بولت در نظر گرفته شوند. استاد بولت باید رزوه کافی برای درگیری مناسب با مهره داشته باشد.

آیا شرایط محیطی روی انتخاب استاد بولت تأثیر دارد؟

بله، رطوبت، مواد شیمیایی، کلرید و محیط های دریایی می توانند باعث خوردگی شوند. در این شرایط باید گرید یا پوشش مقاوم در برابر خوردگی انتخاب شود.
