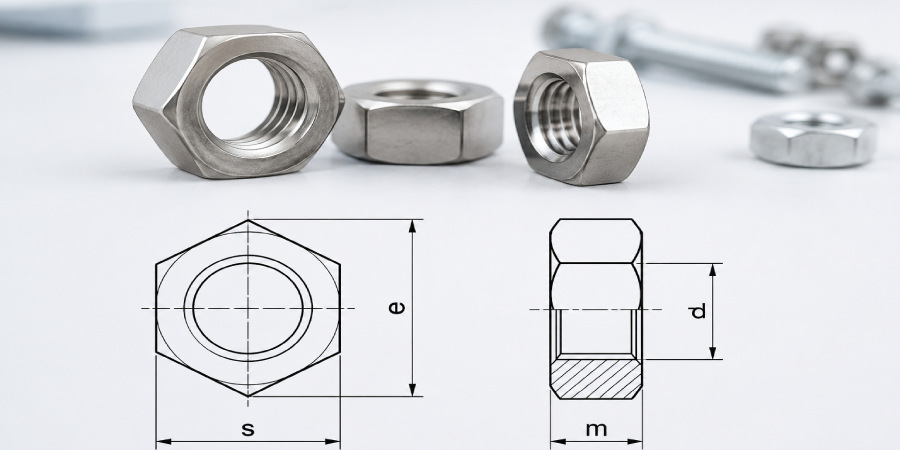

جدول ابعاد مهره شش گوش
- نویسنده نوین صنعت
- بدون نظر
انتخاب ابعاد مناسب مهره شش گوش، نقش مهمی در ایجاد یک اتصال ایمن، مستحکم و استاندارد دارد. هر مدل و نوع این مهره ها با توجه به نوع کاربرد، سایز و مشخصات، ابعاد متفاوتی دارد. در این مطلب، جدول ابعاد مهره شش گوش استانداردهای DIN 555، DIN 936، DIN 929 و DIN 934 را برای مقایسه و انتخاب آسان و سریع ارائه کرده ایم.

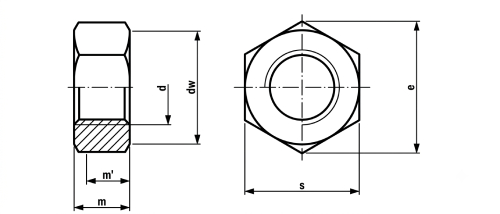

ابعاد مهره شش گوش DIN 555
مهره شش گوش din 555 یکی از پرکاربردترین انواع مهره است که در ابعاد و سایزهای متنوع تولید می شود. در سایزهای مختلف، ارتفاع، قطر اسمی رزوه، اندازه شش ضلعی و قطره دایره محدود شده متفاوت است و در زمان خرید مهره باید به آن توجه داشت.
| ویژگی / ابعاد | M5 | M6 | M8 | M10 | M12 | M16 | M20 | (M22) | M24 | (M27) | M30 | (M33) | M36 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P (گام رزوه) | ۰٫۸ | ۱ | ۱٫۲۵ | ۱٫۵ | ۱٫۷۵ | ۲ | ۲٫۵ | ۲٫۵ | ۳ | ۳ | ۳٫۵ | ۳٫۵ | ۴ |
| dw (min.) | ۶٫۷ | ۸٫۷ | ۱۱٫۵ | ۱۵٫۵ | ۱۷٫۲ | ۲۲ | ۲۷٫۷ | ۲۹٫۵ | ۳۳٫۲ | ۳۸ | ۴۲٫۷ | ۴۶٫۵ | ۵۱٫۱ |
| e (min.) | ۸٫۶۳ | ۱۰٫۸۹ | ۱۴٫۲ | ۱۸٫۷۲ | ۲۰٫۸۸ | ۲۶٫۱۷ | ۳۲٫۹۵ | ۳۵٫۰۳ | ۳۹٫۰۰ | ۴۵٫۲ | ۵۰٫۸۵ | ۵۵٫۲۷ | ۶۰٫۷۹ |
| m (nominal) | ۴ | ۵ | ۶٫۵ | ۸ | ۱۰ | ۱۳ | ۱۶ | ۱۸ | ۱۹ | ۲۲ | ۲۴ | ۲۶ | ۲۹ |
| m (max.) | ۴٫۶ | ۵٫۶ | ۷٫۲۵ | ۸٫۷۵ | ۱۰٫۷۵ | ۱۳٫۹ | ۱۶٫۹ | ۱۸٫۹ | ۲۰٫۰۵ | ۲۳٫۰۵ | ۲۵٫۰۵ | ۲۷٫۰۵ | ۳۰٫۰۵ |
| m (min.) | ۳٫۴ | ۴٫۴ | ۵٫۷۵ | ۷٫۲۵ | ۹٫۲۵ | ۱۲٫۱ | ۱۵٫۱ | ۱۷٫۱ | ۱۷٫۹۵ | ۲۰٫۹۵ | ۲۲٫۹۵ | ۲۴٫۹۵ | ۲۷٫۹۵ |
| m (min.) ردیف دوم | ۲٫۷ | ۳٫۵ | ۴٫۶ | ۵٫۸ | ۷٫۴ | ۹٫۷ | ۱۲٫۱ | ۱۳٫۷ | ۱۴٫۴ | ۱۶٫۸ | ۱۸٫۴ | ۲۰ | ۲۳٫۸ |
| s (nominal = max.) | ۸ | ۱۰ | ۱۳ | ۱۷ | ۱۹ | ۲۴ | ۳۰ | ۳۲ | ۳۶ | ۴۱ | ۴۶ | ۵۰ | ۶۰ |
| s (min.) | ۷٫۶۴ | ۹٫۶۴ | ۱۲٫۵۷ | ۱۶٫۵۷ | ۱۸٫۴۸ | ۲۳٫۱۶ | ۲۹٫۱۶ | ۳۱ | ۳۵ | ۴۰ | ۴۵ | ۴۹ | ۵۸٫۸ |
معنای هر یک از پارامترهای این جدول عبارتند داز:
- s: اندازه شش ضلعی
- e: قطر دایره محدود شده روی گوشه های مهره
- m: ارتفاع مهره
- d: قطر اسمی رزوه

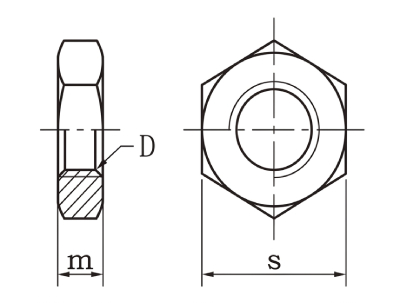

ابعاد مهره شش گوش DIN 936
یکی از فاکتورهای بسیار مهم در انتخاب مهره شش گوش din 936، تناسب ابعاد آن با سایز پیچ است. در غیر این صورت اتصال استحکام کافی را نخواهد داشت. در جدول زیر برخی از مهم ترین سایزهای این نوع مهره به همراه ابعاد و اندازه بخش های مختلف آن ارائه شده است.
| (سایز رزوه) D | (گام رزوه) Pitch P | m (max) | m (min) | S (max) | S (min) | وزن تقریبی ۱۰۰۰ عدد قطعه فولادی (kg) |
|---|---|---|---|---|---|---|
| M8 | 1 / 1.25 | 5 | 4.7 | 13 | 12.73 | 4 |
| M10 | 1 / 1.25 / 1.5 | 6 | 5.7 | 17 | 16.73 | 8.6 |
| M12 | 1.25 / 1.5 / 1.75 | 7 | 6.64 | 19 | 18.67 | 12.1 |
| M14 | 1.5 / 2 | 8 | 7.42 | 22 | 21.67 | 18.2 |
| M16 | 1.5 / 2 | 8 | 7.42 | 24 | 23.67 | 20.1 |
| M18 | 1.5 / 2 / 2.5 | 9 | 8.42 | 27 | 26.16 | 29.6 |
| M20 | 1.5 / 2 / 2.5 | 9 | 8.42 | 30 | 29.16 | 36.3 |
| M22 | 1.5 / 2 / 2.5 | 10 | 9.1 | 32 | 31 | 43.8 |
| M24 | 1.5 / 2 / 3 | 10 | 9.1 | 36 | 35 | 58 |
| M27 | 1.5 / 2 / 3 | 12 | 10.9 | 41 | 40 | 90 |
| M30 | 1.5 / 2 / 3.5 | 12 | 10.9 | 46 | 45 | 110 |
| M33 | 1.5 / 2 / 3.5 | 14 | 12.9 | 50 | 49 | 155 |
| M36 | 1.5 / 2 / 3 / 4 | 14 | 12.9 | 55 | 53.8 | 190 |
| M39 | 1.5 / 2 / 3 / 4 | 16 | 14.9 | 60 | 58.8 | 260 |
| M42 | 1.5 / 2 / 3 / 4.5 | 16 | 14.9 | 65 | 63.1 | 307 |
| M45 | 1.5 / 2 / 3 / 4.5 | 18 | 16.9 | 70 | 68.1 | 400 |
| M48 | 1.5 / 2 / 3 / 5 | 18 | 16.9 | 75 | 73.1 | 460 |
| M52 | 1.5 / 2 / 3 / 5 | 20 | 18.7 | 80 | 78.1 | 580 |

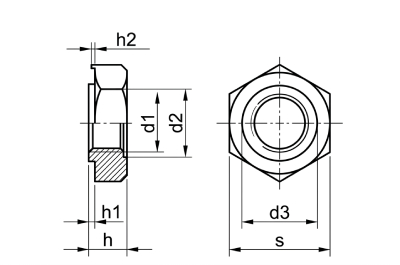

ابعاد مهره شش گوش DIN 929
مهره جوشی شش گوش din 929 که برای اتصال با جوشکاری استفاده می شود، تنوع بالایی در ابعاد و سایز داراد. این ابعاد این مهره در گرید و سایزهای مختلف از جمله m5T m10T m8T m6 در جدول زیر ارائه شده است:
| ویژگی / ابعاد | M 3 | M 4 | M 5 | M 6 | M 8 | M 10 | M 12 | M 14 | M 16 |
|---|---|---|---|---|---|---|---|---|---|
| d3 | 4,5 | 6,0 | 7,0 | 8,0 | 10,5 | 12,5 | 14,8 | 16,8 | 18,8 |
| p (گام رزوه) | 0,5 | 0,7 | 0,8 | 1,0 | 1,25 | 1,5 | 1,75 | 2,0 | 2,0 |
| m | 3,0 | 3,5 | 4,0 | 5,0 | 6,5 | 8,0 | 10,0 | 11,0 | 13,0 |
| h1 | 0,55 | 0,65 | 0,7 | 0,75 | 0,9 | 1,15 | 1,4 | 1,8 | 1,8 |
| h2 | 0,25 | 0,35 | 0,4 | 0,4 | 0,5 | 0,65 | 0,8 | 1,0 | 1,0 |
| s (آچارخور) | 7,5 | 9,0 | 10,0 | 11,0 | 14,0 | 17,0 | 19,0 | 22,0 | 24,0 |
| e | 8,2 | 9,8 | 11,0 | 12,0 | 15,4 | 18,7 | 20,9 | 24,3 | 26,5 |
| وزن تقریبی (kg/1000 kpl) | 0,8 | 1,1 | 1,7 | 2,5 | 5,3 | 9,6 | 13,7 | 21,3 | 28,5 |

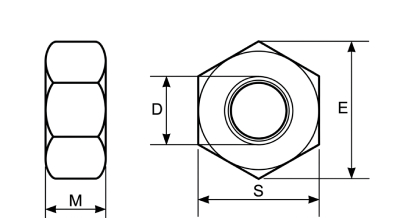

ابعاد مهره شش گوش DIN 934
در جدول زیر ابعاد مهره شش گوش din 934 که شامل سایز و اندازه بخش های مختلف مهره می باشد، ارائه شده است. با توجه به نقش بسیار مهم این مهره ها در محکم شدن اتصالات، اندازه ابعاد استاندارد آنها اهمیت زیادی دارد و از جدول زیر می توانید در هنگام خرید استفاده کنید:
| (سایز رزوه) D | (آچارخور) S | E | (ارتفاع) M |
|---|---|---|---|
| 2 | 4 | 4.38 | 1.6 |
| 2.5 | 5 | 5.51 | 2 |
| 3 | 5.5 | 6.08 | 2.4 |
| 4 | 7 | 7.74 | 3.2 |
| 5 | 8 | 8.87 | 4 |
| 6 | 10 | 11.05 | 5 |
| 7 | 11 | 12.12 | 5.5 |
| 8 | 13 | 14.38 | 5 |
| 10 | 17 | 18.9 | 8 |
| 12 | 19 | 21.1 | 10 |
| 14 | 22 | 24.49 | 11 |
| 16 | 24 | 28.75 | 13 |
| 18 | 27 | 30.14 | 15 |
| 20 | 30 | 33.53 | 16 |
| 22 | 32 | 35.72 | 18 |
| 24 | 36 | 39.98 | 19 |
| 27 | 41 | 45.63 | 22 |
| 30 | 46 | 51.28 | 24 |
| 33 | 50 | 55.8 | 26 |
| 36 | 55 | 61.31 | 29 |
| 39 | 60 | 66.96 | 31 |
| 42 | 65 | 72.61 | 34 |
| 45 | 70 | 78.26 | 36 |
| 48 | 75 | 83.91 | 38 |
| 52 | 80 | 89.56 | 42 |
| 56 | 85 | 95.07 | 45 |
| 60 | 90 | 99.21 | 48 |
| 64 | 95 | 104.86 | 51 |
| 68 | 100 | 110.51 | 54 |
| 72×6 | 105 | 116.16 | 58 |
| 76×6 | 110 | 121.81 | 61 |
| 80×6 | 115 | 127.46 | 64 |
| 85×6 | 120 | 133.11 | 68 |
| 90×6 | 130 | 144.08 | 72 |
| 100×6 | 145 | 161.02 | 80 |
| 110×6 | 155 | 172.32 | 88 |
| 125×6 | 180 | 200.57 | 100 |
| 140×6 | 200 | 220.8 | 112 |
| 160×6 | 230 | 254.7 | 128 |
جمع بندی
در این مطلب، جدول ابعاد مهره شش گوش در سایزهای مختلف ارائه شد. این اطلاعات در زمان انتخاب و خرید اهمیت بالایی دارند. اگر مطمئن نیستید که کدامیک از این ابعاد برای پروژه شما مناسب است، می توانید با کارشناسان نوین صنعت پارس تماس بگیرید تا مشاوره رایگان ارائه دهند.
سوالات متداول
چگونه سایز مناسب مهره شش گوش را از جدول ابعاد انتخاب کنیم؟
ابتدا قطر اسمی رزوه (d) پیچ را مشخص کنید، سپس مهره ای را انتخاب کنید که ابعاد آن مطابق همان سایز و استاندارد باشد.
اگر ابعاد مهره با پیچ مطابقت نداشته باشد چه مشکلی ایجاد می شود؟
مطابقت نداشتن ابعاد باعث درگیر نشدن صحیح رزوه ها، کاهش استحکام اتصال و افزایش احتمال شل شدن یا آسیب دیدن پیچ و مهره می شود.
در جدول ابعاد مهره شش گوش، مقادیر s، e، m و d چه مفهومی دارند؟
d قطر اسمی رزوه، m ارتفاع مهره، s اندازه شش‌ضلعی برای آچار و e قطر دایره محدود شده روی گوشه های مهره را نشان می دهد.
